Cad is poitéiméadar ann?
Is friotóir é potentiometer, a ghiorraítear mar "photaí", le meicníocht choigeartaithe mheicniúil ar féidir é a choigeartú de láimh dá luach friotaíochta. Soláthraíonn an friotóir féin luach friotaíochta seasta, a úsáidtear chun sreabhadh reatha sa chiorcad a chosc nó a theorannú. Is friotóir athraitheach é croílár poitéinsiméadar.
Is é prionsabal oibre poitéinsiméadar an voltas aschuir a choigeartú trí roinnteoir voltais agus an poitéinseal a thomhas go cruinn (ie "tomhas"), arb é an t -ainm "potentiometer" é freisin. Tá an comhartha aschuir a ghineann siad i gcomhréir le suíomh fisiciúil an scuab ar an eilimint friotaíochta, agus mar ghné éighníomhach, is féidir leis an poitéinsiméadar feidhmiú gan soláthar cumhachta nó ciorcad breise.
Stair ghairid de phoitiméadair
I gcoinne chúlra na forbartha gasta i dtaighde agus i bhforbairt cumhachta go luath sa 19ú haois, thosaigh go leor daoine ag fiosrú modhanna chun an méid leictreachais i bhfeistí nó i gciorcaid a rialú. Níor moladh an coincheap poitéinsiméadar go dtí 1841. I 1872, chum Thomas Edison an chéad poitéinsiméadar carbóin praiticiúil.
Tá méideanna níos lú agus cruinneas níos airde ag poitéinsiméadair nua -aimseartha, agus tagann siad i gcineálacha agus i bhfoirmeacha pacáistithe éagsúla de réir riachtanais an iarratais. Úsáidtear iad go forleathan chun gile, toirt, comharthaí fuaime, chomh maith le gile agus dath físe a choigeartú, agus is féidir iad a úsáid mar bhraiteoirí suímh freisin.
Conas a oibríonn poitéinsiméadar?
Prionsabal Oibre Inmheánach an Phoitiméadar Rothlach
Braitheann friotaíocht réada ar fhachtóirí éagsúla, agus is é ceann acu a fhad. Nuair a bhíonn an t-ábhar agus an trasghearradh mar an gcéanna, is é an fhriotaíocht atá ag réad le fad 10 gceintiméadar ná leath réad le fad 20 ceintiméadar. Baineann an poitéinsiméadar úsáid as an bprionsabal seo. Trí shuíomh líneach nó rothlach na teagmhála sleamhnáin a choigeartú ar an eilimint friotaíochta aonfhoirmeach, is féidir leis an poitéinsiméadar fad an chosáin reatha a athrú, agus an t -aschur a choigeartú.
Cuirtear an voltas ionchuir i bhfeidhm ar an eilimint fhrithsheasmhach ar fad, agus is é an voltas aschuir an titim voltais idir an ghné fhrithsheasmhach seasta agus an teagmháil sleamhnáin. Cinneann suíomh na teagmhála sleamhnáin an voltas ionchuir a chuirtear i bhfeidhm ar an gciorcad.
Mar gheall ar an ngá atá le cumhacht ionchuir a dhíscaoileadh, is annamh a úsáidtear poitéinsiméadair chun cumhacht a rialú níos mó ná 1 bhata, toisc gur féidir le cumhacht iomarcach téamh do -ghlactha a bheith mar thoradh air. A mhalairt ar fad, rialaíonn poitéinsiméadair comhpháirteanna eile trí chomharthaí aschuir a choigeartú. Mar shampla, úsáideann rialtóir solais simplí poitéinsiméadar chun thyristor déthreoch theirminéil (TRIAC) a rialú chun gile an tsolais a choigeartú.
Cineálacha poitéinsiméadair
Tá poitéinsiméadair roinnte den chuid is mó ina dhá chatagóir: poitéinsiméadair aschur agus poitéinsiméadair dhigiteacha.

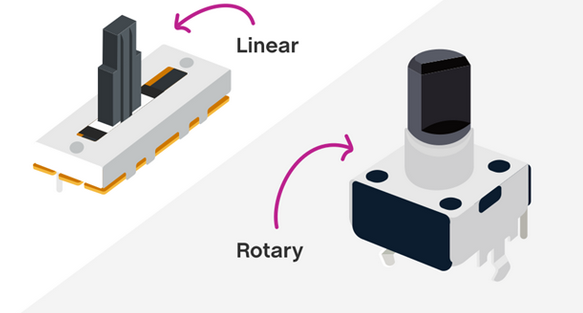

Potentiometer aschur: Rialú an t -aschur trí chomhpháirteanna meicniúla a oibriú de láimh, de ghnáth i dhá fhoirm: líneach agus rothlach de ghnáth
Potentiometer rothlach: Trí knob nó seafta a rothlú, is féidir an fhriotaíocht agus an t -aschur a athrú. Baineann an leagan Shaftless úsáid as scriúire le haghaidh coigeartaithe, ar a dtugtar trimmer go coitianta.
Potentiometer líneach: Athraíonn sé friotaíocht trí sleamhnú, oiriúnach d'iarratais a dteastaíonn caidreamh líneach uathu.
Potentiometer Digiteach: Coigeartaíonn sé an t -aschur trí chomharthaí digiteacha gan gá le hoibriú meicniúil. Díríonn an t -airteagal seo ar phlé a dhéanamh ar poitéinsiméadair aschur.
Cineálacha eile poitéiméadar aschuir
De réir riachtanais an iarratais, tá na fotheidil seo a leanas san áireamh i bpoitiméadair aschur:
Réamhshocruithe agus coigeartóirí: Comhpháirteanna suite ar bhord beag ciorcaid a úsáidtear chun dífhabhtaithe agus calabrú.
Dé -phoitiméadar: Is féidir dhá chomhartha a choigeartú ag an am céanna le dhá phoitiméadair ar ais amháin a choigeartú.
Servo potentiometer: poitéinsiméadar atá ceangailte le seafta rothlach (mar mhótar) chun suíomh a bhrath.
Potentiometer logartamach: Athraíonn an fhriotaíocht go logartamach agus úsáidtear é go coitianta le haghaidh coigeartú toirte.
Poitéiméadar Comhaiseach: Tá dhá phoitiméadair rothlacha suiteáilte go toilteanach le haghaidh rialaithe ilfheidhmeach.
Poitéinsiméadar sleamhnáin: Coigeartaíonn sé friotaíocht trí sleamhnáin, oiriúnach do mheascóirí nó do chothromóirí.
Potentiometer sleamhnáin leictreach: Tiomáinte ag mótar beag DC, a úsáidtear le haghaidh rialaithe uathoibrithe.
Potentiometers cas aonair agus il-cas: Oiriúnach do ghnáth-iarratais agus d'iarratais ardchruinnithe faoi seach.
An difríocht idir poitéinsiméadair agus réaméadair
Is trí chomhpháirt teirminéil iad poitéinsiméadair a úsáidtear go coitianta le haghaidh rialaithe voltais; Is dhá chomhpháirt teirminéil iad na hathraithe a úsáidtear le haghaidh rialú reatha. Is féidir poitéinsiméadar a úsáid mar fhriotóir athraitheach trí dheireadh amháin a dhícheangal. Is friotóirí créachta sreinge ardchumhachta iad na héadóirí den chuid is mó a úsáidtear le haghaidh rialú ard reatha lampaí nó mótair.
Poitéinsiméadar agus ionchódóir rothlach
Athraíonn an t -ionchódóir rothlach díláithriú uilleach na seafta ina chomhartha digiteach, atá difriúil ó thaobh struchtúir agus cuspóra de ó phoitiméadair. Is gléasanna aschur iad poitéinsiméadair atá éasca a chur ar bun, agus is feistí digiteacha iad ionchódóirí rothlacha a bhfuil cruinneas ard acu ach a éilíonn ciorcad breise chun comharthaí a aistriú.
Paraiméadair feidhmíochta poitéinsiméadair
Friotaíocht: Luach iomlán friotaíochta an phoitéiméadar.
Cumhacht rátáilte: Uas -chumhacht inghlactha.
Rún: Braitheann cruinneas ar ghluaiseacht an scuab.
Torann sleamhnáin: Torann leictreach a ghintear trí theagmháil inmheánach.
Comhéifeacht teochta: An méid a athraíonn friotaíocht le teocht.
Saolré meicniúil: Líon na dtimthriallta.
Buntáistí agus míbhuntáistí potentiometers
I measc na mbuntáistí tá dearadh simplí, costas íseal, oibriú áisiúil, agus raon leathan luachanna friotaíochta; Is iad na míbhuntáistí ná bandaleithead teoranta, caitheamh éasca agus cuimilt, agus giniúint fhéideartha torainn leictrigh.
Comhiarratais
Mar a luadh níos luaithe, úsáidtear poitéinsiméadair go coitianta i bhfeistí fuaime agus físe nó i gcórais chun paraiméadair amhail toirt, gile, codarsnacht agus dath a rialú. Is féidir iad a úsáid freisin le haghaidh tomhais voltais i dtrealamh tástála, chomh maith le braite suímh i gcórais rialaithe próisis agus uathoibrithe. Ní hamháin go gcuireann solúbthacht na poitéinsiméadair agus a bpoitéinseal mar fhriotóirí athraitheacha iad i bhfeidhm ar na comhiarratais seo, ach go leathnaíonn siad beagnach gach feidhmchlár aschur agus go leor feidhmchlár digiteach. Chomh fada agus is gá an ciorcad a rialú go gníomhach nó aiseolas a fháil ón gciorcad, is féidir poitéinsiméadair a úsáid mar réiteach malartach.
déan achoimre ar
Is gléas réasúnta simplí é potentiometer a úsáideann teicneolaíocht aibí chun feidhmeanna rialaithe voltais nó tomhais a bhaint amach i bhfeistí agus i gcórais éagsúla leictreonacha nó leictreacha. Is féidir leo tairiscint líneach nó rothlach a thomhas agus a thomhas go cruinn.
